YYKA NavMesh可视化网格导航插件介绍

Cocos Creator 3.8+ 导航网格（NavMesh）烘焙 + 运行时寻路/避让一体化扩展。

✨ 功能特性

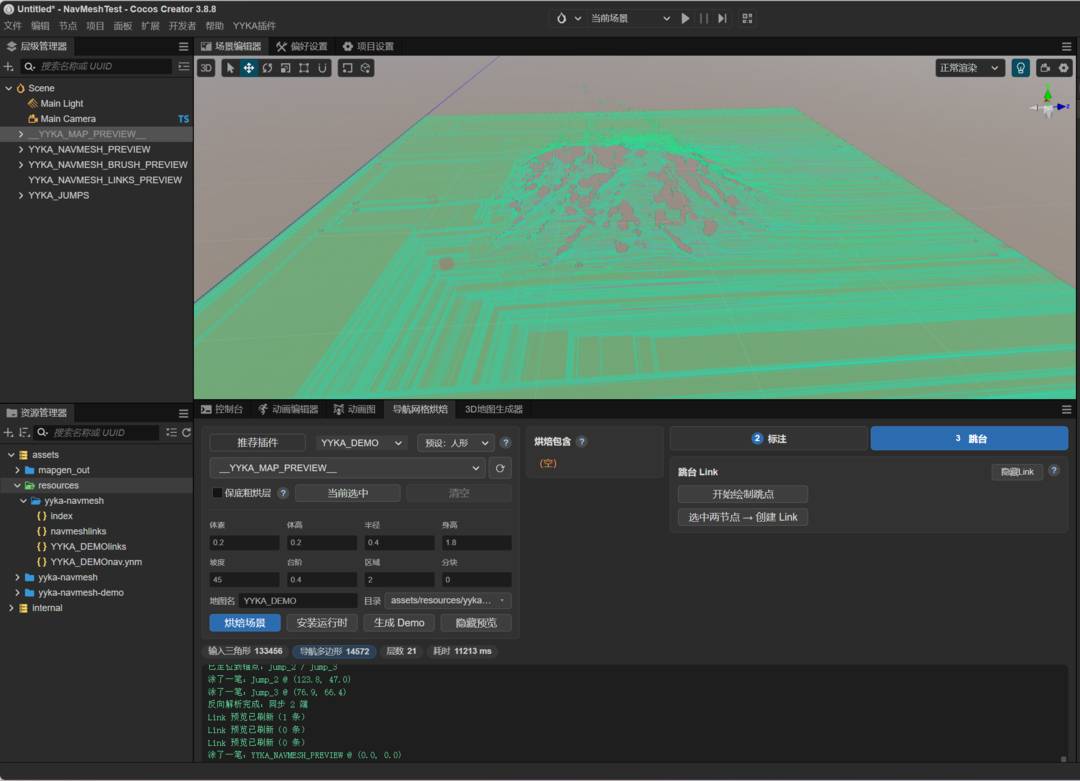

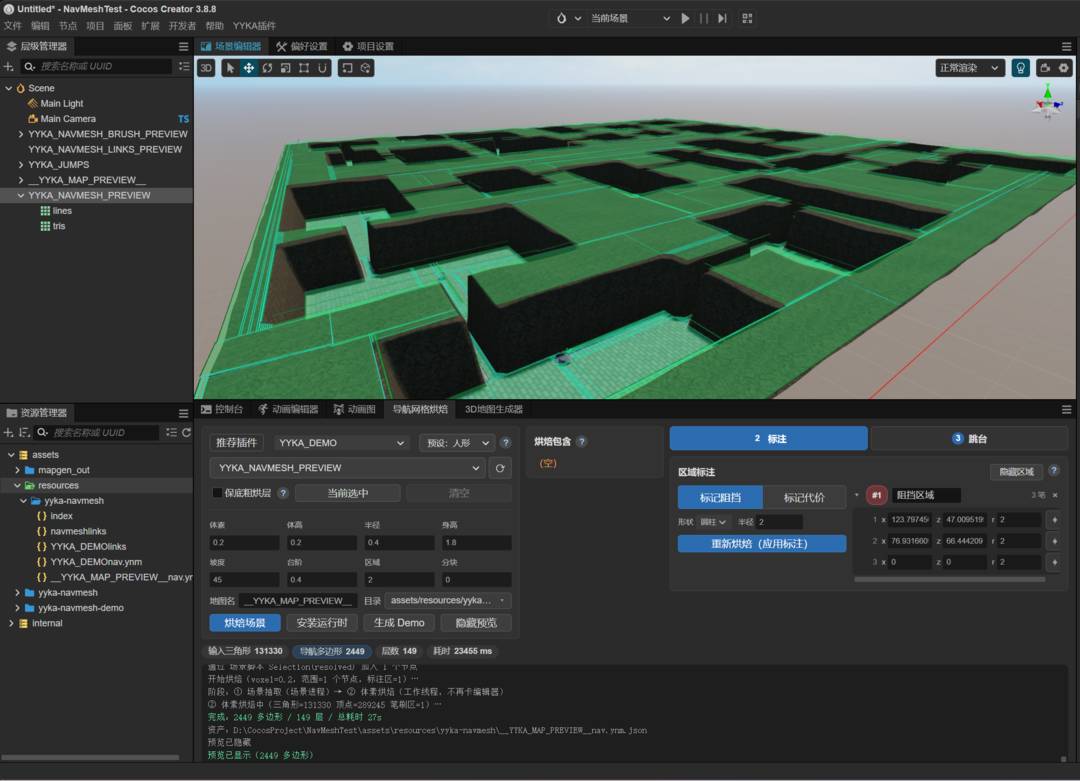

  • 一键烘焙导航网格：场景几何（MeshRenderer × 世界矩阵）→ 体素化 → 多层可行走多边形，产出 .ynm.json 资产；确定性输出（同输入逐字节一致），带进度与统计（三角形/多边形/层数/耗时）。
  • 节点标注（烘焙输入）：阻挡（挖洞，Agent 绕行）/ 代价（区域减速计价），圆柱/盒形状，逐条可编辑/移动/删除，改完一键重烘。
  • 跳台 OffMeshLink：跨越沟壑/落差；场景里点一下落锚点、连点成链；两端垂直吸附（容差 0.6m）、逐层跳跃、跨越事件可做跳跃动画。
  • 运行时寻路 / 避让：A*（二叉堆 + 世代戳 + 节点预算）+ Simple Stupid Funnel 拉直；NavMeshAgent 贴面移动不穿墙、障碍落一帧内自动改道；Crowd 群体避让（邻域 + 速度采样 + LOD + 帧预算）。
  • 动态障碍（运行时）：markBlockedCircle / addAreaBox 实时挖洞/计价，无需重烘（单块模式）。
  • 多地图管理：地图名(基名) → <名>nav.ynm.json + <名>links.json（跳台+笔刷合并）；固定索引 assets/resources/yyka-navmesh/index.json 自动登记，下拉切换即回读该图。
  • 运行时实时构建（不预烘焙）：buildNavMesh(node / mesh / 三角形) 现场构建导航网格，纯 TS、不依赖 wasm；适合程序化生成关卡、动态地图。
  • 纯 API（不挂组件）：runtime/api 提供 loadNavMesh / NavAgent / NavCrowd / pathToPoints，代码驱动、对象池、服务器算路都能用。
  • 调试可视化：DebugDrawList + DebugRenderer 通用绘制（网格面/路径/点击反馈），也可用于你自己的调试。

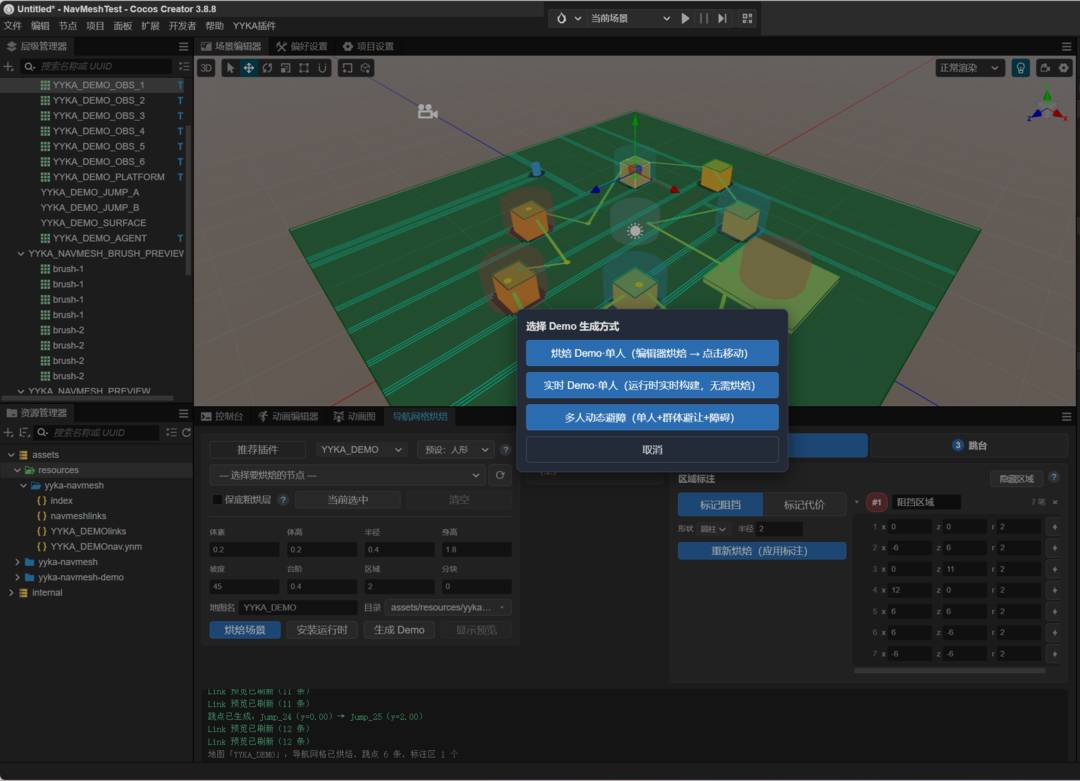

  • 一键 Demo：弹窗二选一「烘焙式 / 实时式」，一键搭好示例场景跑通全流程。
  • 大世界支持：分块（YNMC1）运行时自动缝合 + 流式加载（NavMeshStreamer 视点预取/滞回卸载/帧预算）。

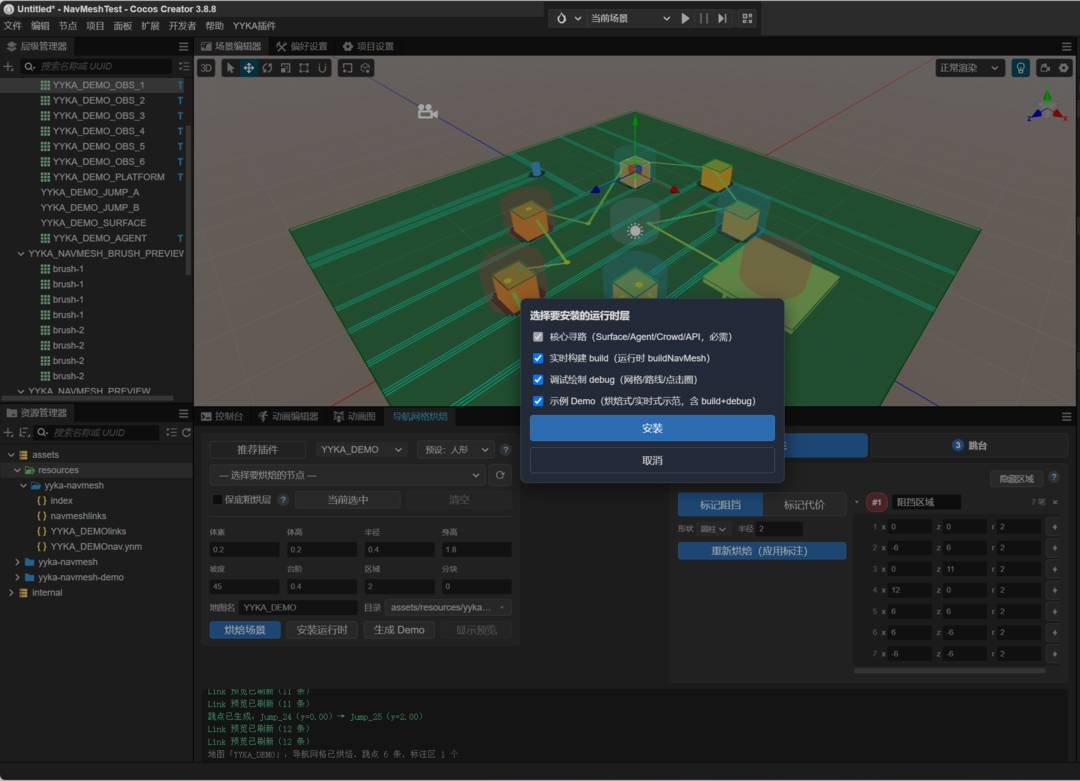

  • 分层安装：安装运行时时按需勾选（核心寻路 / 实时构建 / 调试绘制 / 示例 Demo），不勾不装，控制项目体积。
  • 附带「推荐插件」页，方便发现作者其他工具。

📋 使用说明

  1. 烘焙：菜单 面板 → yyka-navmesh 打开面板，设「地图名」+「目录」（默认 assets/resources/yyka-navmesh，可 resources.load 动态加载），选烘焙范围（空=全场景）→ 点「烘焙」。
  2. 安装运行时：点「安装运行时」→ 分层弹窗按需勾选 → 装到 assets/yyka-navmesh/runtime。
  3. 接线寻路（二选一）：
    • 组件式：空节点挂 NavMeshSurface（拖入 nav.ynm.json，或填 mapName 运行时按名加载）→ 角色挂 NavMeshAgent → 脚本 agent.setDestination(目标)。
    • 纯 API 式：import { loadNavMesh, NavAgent } from 'db://yyka-navmesh/runtime/api' → const {query}=await loadNavMesh('yyka-navmesh/<名>nav') → new NavAgent(query,{...}).setDestination(...)。
  4. 预览/运行，点击地面即可看到角色寻路移动；标注、跳台改后重新烘焙即生效。

详细参数、事件、API 见随包 docs/usage.zh-CN.md / docs/api.zh-CN.md。

⚙️ 引擎与环境要求

  • Cocos Creator 3.8+（在 3.8.8 上开发验证）。
  • 从源码构建才需要 Node.js（npm install && npm run build）；直接安装 release 包无需。
  • 运行时寻路为纯 TS，无额外原生依赖；wasm 查询内核（可选）随包在 static/wasm/，当前默认走 TS 后端。

🖥️ 平台支持情况

场景 支持情况
编辑器（烘焙/预览/面板） Windows / macOS（Cocos Creator 3.8 扩展）
运行时寻路（纯 TS） 跟随 Creator 3.8 的各发布平台（Web / 原生 / 小游戏等），无原生依赖
调试可视化 依赖引擎 builtin-unlit（顶点色），Creator 3.8 各平台可用
wasm 加速 已实现但默认未接入（可接 createQueryBackend 启用，失败自动回退 TS）

📜 更新日志

详见随包 CHANGELOG.md。当前 1.0.0 修订 6（2026-10-19）：命名/固定索引统一、运行时实时构建、纯 API、调试绘制通用化、一键 Demo（烘焙/实时）、推荐插件页、分层安装，并修复网页端点击落点、预览数据对齐、重复挂组件等问题。

❓ 常见问题 FAQ

现象 原因 / 处理
面板全是灰的 未安装运行时，先点「一键安装运行时」
改了标注/跳台，网格没变 标注与跳台是烘焙输入，需重新烘焙
Agent 不动 Surface 未绑定资产 / 未 autoLoad；或地图名不对（运行时按名加载失败）——看控制台警告
预览/寻路数据对不上 确认面板「地图名」与目标图一致（预览按 <名>nav.ynm.json 读）；下拉切图会自动回读
动态障碍不生效 动态障碍（modifiers）仅单块(YNM1)；分块(YNMC1)大图下暂不支持
想运行时实时生成网格 用 buildNavMesh(node/mesh/三角形)（纯 TS）；注意 cc.Terrain 暂无 CPU 三角形导出，需自行采样成 mesh
网页端点击落点漂移 旧版 demo 触摸用了 UI 坐标，已修；请用最新版并重新生成 Demo
运行卡 实时构建是全量同步，大场景只构建一次或分帧；寻路本身已做堆/世代戳/预算优化
